상세 정보 |
|||
| 종류: | 카메라 모듈 | 센서: | OV8865 및 S5K5CA |
|---|---|---|---|
| 결의: | 1MP 1280(H) Ｘ 720(V) | 크기: | 37.3mm*12mm(customizable) |
| 렌즈 FOV: | (선택적인) 100' | 초점 유형: | 고정 초점 및 AF |
| 인터페이스: | MIPI | 특징: | 탄력적입니다 |
| 하이 라이트: | 미피 카메라 모듈을 자동으로 초점을 맞추세요,8mp OV8865 듀얼 렌즈 카메라 모듈,3mp S5K5CA 듀얼 렌즈 카메라 모듈 |
||
제품 설명

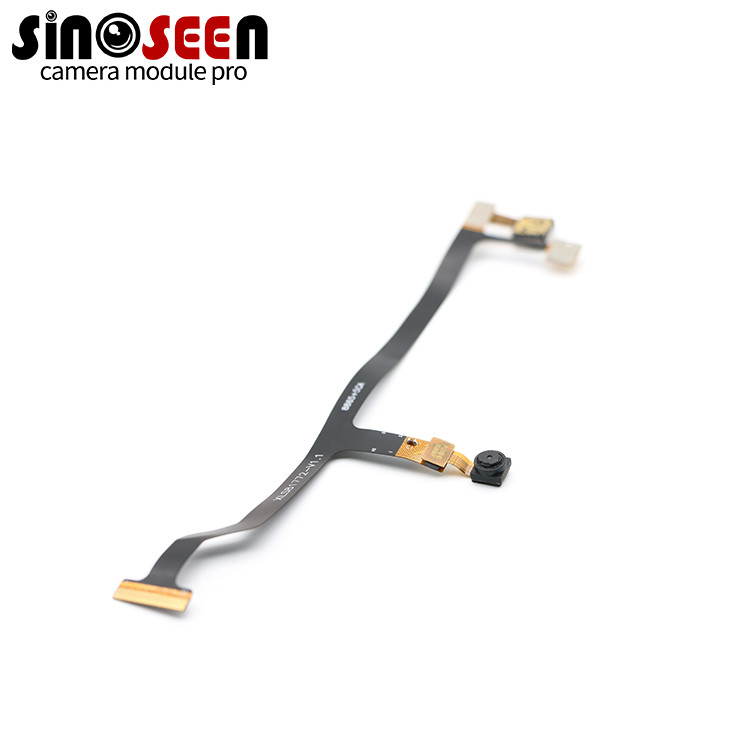

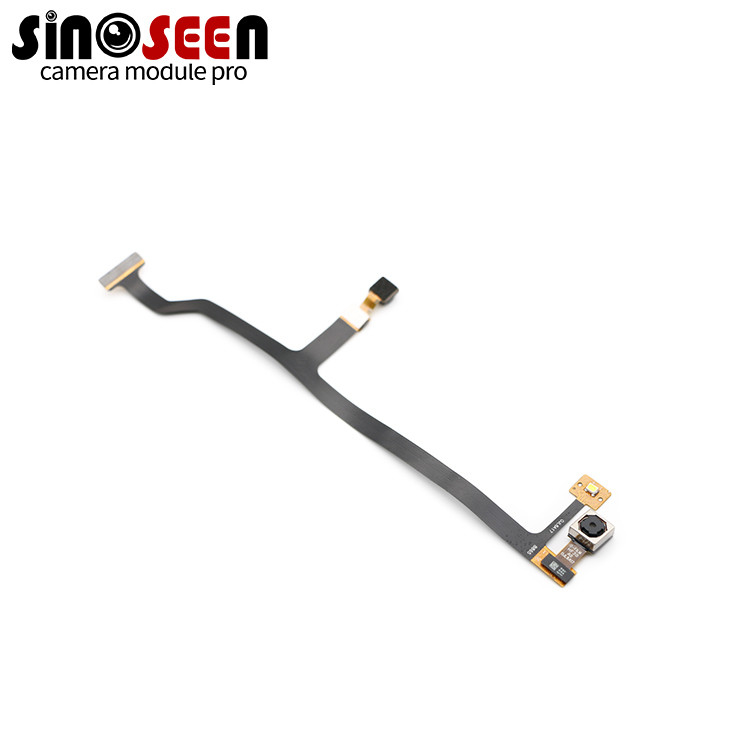

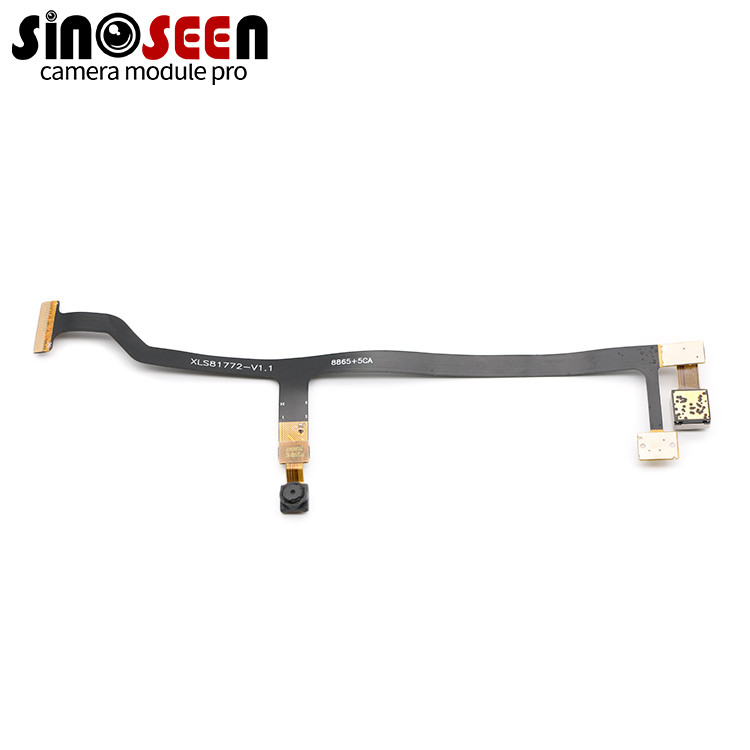

듀얼 렌즈 800만 OV8865 칩 300만 S5K5CA 칩 자동 초점 MIPI 인터페이스 카메라 모듈
듀얼 렌즈 카메라 모듈
이건 8메가 픽셀의 OV8865 이미지 센서와 다른 하나는 3메가 픽셀의 S5K5CA 이미지 센서와 함께 제공됩니다.각 센서의 세부 사항과 카메라 모듈의 전체 기능을 살펴 보겠습니다.:
OV8865은 고해상도 기능으로 유명한 8 메가픽셀 이미지 센서입니다. 800만 화소 해상도를 제공하며, 3264x2448 화소입니다.센서는 좋은 색상 복제와 선명성으로 상세한 이미지를 캡처.
S5K5CA는 3백만 화소 해상도를 가진 3 메가픽셀 이미지 센서로, 2048x1536 화소와 동등합니다. OV8865 센서에 비해 해상도가 낮지만,여전히 상당히 상세한 이미지를 촬영할 수 있습니다..
카메라 모듈은 자동 초점 기능을 지원하며 렌즈는 명확하고 날카로운 이미지를 보장하기 위해 자동으로 초점을 조정할 수 있습니다.자동 초점 은 카메라 와 피사체 사이의 거리가 달라질 수 있는 상황 에서 특히 유용 합니다카메라 모듈은 MIPI (모바일 산업 프로세서 인터페이스) 인터페이스를 사용합니다. MIPI 인터페이스는 카메라 모듈과 호스트 장치 사이의 고속 데이터 전송을 제공합니다.효율적인 이미지 및 비디오 처리OV8865와 S5K5CA 센서의 조합으로, 카메라 모듈은 다양한 해상도의 이미지를 캡처 할 수있는 다재다능성을 제공합니다.더 높은 해상도의 OV8865 센서는 더 많은 세부 사항을 요구하는 응용 프로그램에 적합합니다., S5K5CA 센서는 낮은 해상도가 충분 한 시나리오에서 잘 사용할 수 있습니다.
OV8865 및 S5K5CA 센서, 자동 초점 기능 및 MIPI 인터페이스가 장착되어 있습니다.이 듀얼 렌즈 카메라 모듈은 하나의 렌즈로 고해상도 이미지를 캡처하고 다른 렌즈로 저해상도 이미지를 캡처 할 수있는 유연성을 제공합니다.그것은 응용 프로그램의 특정 요구 사항에 따라 모바일 장치에서 감시 시스템에 이르기까지 다양한 응용 프로그램에서 사용할 수 있습니다.
사양
|
모델 번호 |
SNS81772-V11 |
|
센서 |
OV8865 및 S5K5CA |
|
픽셀 |
8 메가 픽셀 |
|
압축 형식 |
MJPEG / YUV2 (YUYV) |
|
해상도와 프레임 속도 |
위 참조 |
|
셔터 타입 |
전자 롤러 셔터 |
|
포커스 타입 |
고정 초점 |
|
ADC 해상도 |
10비트 |
|
물체 거리는 |
10CM-무궁무진 |
|
최소 조명 |
0.1 럭스 |
|
인터페이스 타입 |
미피 |
|
조정 가능한 매개 변수 |
밝기/반대성/색 포화성/조각/결정성/ |
|
렌즈 |
EFL: 2.3mm |
|
|
렌즈 크기: 1/4 인치 |
|
|
H FOV: 100° |
|
|
렌즈 구조: 4G+IR |
|
오디오 주파수 |
선택 사항 |
|
전원 공급 |
USB 버스 전원 |
|
전력 소비 |
DC 5V, 120mA |
|
주 칩 |
DSP/SENSOR/FLASH |
|
자동 노출 제어 (AEC) |
지원 |
|
자동 흰색 균형 (AEB) |
지원 |
|
자동 장점 제어 (AGC) |
지원 |
|
차원 |
37.3mm*12mm |
|
저장 온도 |
-20°C ~ 70°C |
|
작동 온도 |
0°C ~ 60°C |
|
USB 케이블 길이 |
기본값 |
|
지원 OS |
WinXP/Vista/Win7/Win8/Win10 |
첸젠 시노센 테크놀로지 회사
중국 10대 카메라 모듈 제조업체
우리는 귀하의 요청에 따라 USB / MIPI / DVP 카메라 모듈의 모든 종류의 사용자 정의
카메라 모듈 사용자 정의 프로세스
1 실제 응용 시나리오와 기능적 목표에 따라 카메라 모듈은 제품 구조 크기, 이미지 명확성, 프레임 속도, 렌즈 각도를 포괄적으로 고려해야합니다.적절한 센서를 선택하기 위해 조명 장과 다른 요소, 렌즈 및 솔루션. 사용자 정의가 필요합니다. 이 제품은 고객 테스트 데모를 위해만 사용됩니다.어떤 기능이 구현되는지? 특별한 요구 사항이 있습니까? 비용 목표 및 기타 포괄적 인 요소에 따라 올바른 SENSER + 렌즈 솔루션을 선택하는 데 도움이됩니다.그리고 그 후 구조적 요구 사항에 따라 제품 PCB 또는 FPC를 설계합니다..
2 예제: 고객은 사람을 인식하고 비교하는 기계를 만들 것입니다. 잘 조명 된 실내 환경에서 사용 될 경우 고객이 일반적인 렌즈와 센서를 사용하는 것이 좋습니다.불빛이나 백라이트가 좋지 않으면, 우리는 WDR 넓은 동적 센서를 사용 하 여 고객을 추천 합니다.우리는 고객이 WDR 및 흑백 적외선 쌍안경 인식 카메라 모듈을 사용하는 것을 권장합니다.센서 및 렌즈 계획을 결정 할 때 고객은 목표 효과를 달성하기 위해 실제 환경에 따라 색상, 백색 균형 및 포화 매개 변수를 조정해야합니다.
